Impacchettatrice automatizzata 120pcs/Pack bagnata delle strofinate 10KW

Oggetto di citazione: Linea di produzione bagnata delle strofinate (40-120pcs/pack)

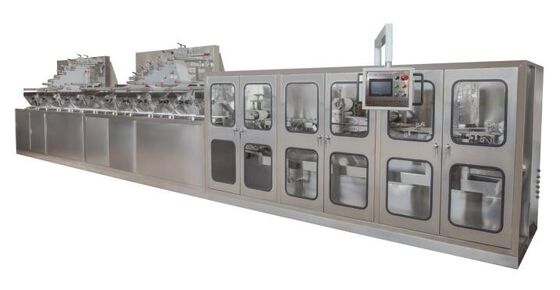

PIEGATRICE BAGNATA delle STROFINATE ad alta velocità LTQF-2800

l flusso di produzione: - fendendo tessuto nei vicoli - - bagnatura - taglio piegante di svolgimento - pile&counting - consegnare

l parametro tecnico principale

tipo di prodotto di n: strofinate bagnate

velocità del prodotto di n: 250-380 tagli/min (3000-4500 pc/min)

materia prima adatta di n: carta vergata dell'aria, spunlace/tessuto non tessuto a laminazione a caldo

peso di n di materia prima: 40-80g/㎡

modo di piegatura di n: Forma «di Z» (pop-up e non schiocco alti)

taglio di n unirsi:. scaffali di carta di a.double

l vicoli di B.10 o 12 vicoli, 2 rotoli

l larghezza del rotolo di materia prima del C.: 900~1000mm

lunghezza di u del tessuto bagnato: 140-220mm (regolazione via lo schermo attivabile al tatto)

dimensione di n di materia prima: (1000-1250) ×Ø1000 (millimetro, W×Dia)

il tessuto bagnato di n ha spiegato la dimensione: × (di 140-220) (150-250) (millimetro, L×W)

dimensione piegata tessuto bagnato di n: × (di 140-220) (90-110) (millimetro, L×W)

impianto di alimentazione materiale di n: Servomotore

sistema di taglio di n: Motore del convertitore

sistema dell'accatastamento di n: Servomotore

alimentazione elettrica di n: 380V 50HZ

potere di n: 10KW

dimensione di n della macchina: 10200×3300×2000 (millimetro, L×W×H)

peso di n della macchina: 5000 chilogrammi

serbatoio di acqua di n: 400L 2pcs

MACCHINA IN DETTAGLIO

CONFIGURAZIONE ELETTRICA

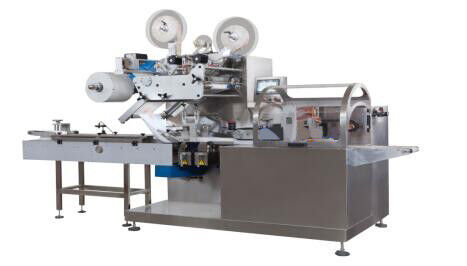

Macchina imballatrice delle strofinate bagnate Interamente automatiche LTQP-360 (film d'imballaggio d'impionbatura)

Tipo di produzione: tessuto bagnato del bambino

Punta: fornito di 8 unità dei servomotori dalla marca di Yaskawa

Processo di produzione: colleghi alla piegatrice il → che si alimenta per pulire →conveying automatico al → d'imballaggio del film della regolazione del → della macchina imballatrice che fissa il sigillamento di sigillatura centrale del →End del → dell'etichetta del foro della finestra e che ricambia i prodotti finiti dell'uscita del → del taglio.

Parametro di MainTechnical: (Adatto imballare: 40-120pcs/bag)

• Velocità del prodotto: 30-60bag/min

• Diametro del rotolo di film crudo: ≤380mm

• Larghezza del rotolo di film crudo: ≤420mm
• Materiale da imballo: Pp, OPP, ANIMALE DOMESTICO, PE e tutti i film adatti
• Forme di imballaggio: tipo imballare del cuscino

• Lunghezza d'imballaggio: 100-300mm (touch screen setable)

• Larghezza d'imballaggio: 80~150mm (regolabile)

• Altezza di imballaggio: 10-100mm (regolabile)

• Modello di sigillatura orizzontale: termosaldatura di reciproco

• Modello del motore di azionamento: tutto l'servo azionamento

• Modello di controllo: Sistema di controllo di MOTO di Yaskawa

• Interfaccia di operazione: LCD a 7 pollici

• Impianto di alimentazione del film: servo azionamento

• Sistema orizzontale: servo azionamento

• Sistema d'alimentazione: servo azionamento

• Sistema d'etichettatura: servo azionamento

• Sistema di perforazione: servo azionamento

• Protezione orizzontale: Protezione di sovraccarico di coppia di torsione

• Requisiti dell'aria: 0.5-0.8Mpa 0.01m3/min

• Requisiti di energia elettrica: 380VAC 50/60HZ

• Potere generale: 7.6KW

• Dimensione della macchina: 5410×1150×1900mm
• Attrezzatura standard: Unità di stampa della data, unità di perforazione, unità d'etichettatura, inserente unità d'angolo, occhio elettrico che segue automaticamente

MACHINER DETTAGLIATAMENTE AFS:

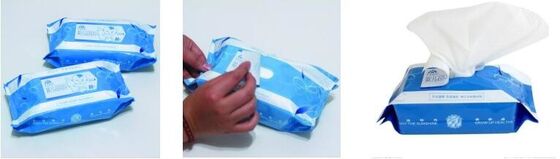

CAMPIONE DEL PRODOTTO FINITO:

Lista elettrica principale di configurazione LTQP-360

(YASKAWA (Giappone) ELETTRICAMENTE (8 servomotori delle unità formano Yaskawa)

Applicatore Interamente automatico del coperchio di LTQL-5800B (SCARA)

Parametri di I. Technical

II. descrizione

1. Adottando il corpo dello SCARA del delta ampiamente usato in prodotti elettronici 3C, il corpo di SCARA ha la velocità, la precisione, le linearità e verticalità superiori, che può completare rapidamente ed esattamente i funzionamenti dei coperchi afferranti, coperchi ricoprenti e coperchi di incollatura sul pacchetto bagnato delle strofinate.

2. Sistema di E-visione: Facendo uso del sistema di E-visione del DMV2000 del delta, una nuova generazione di interfaccia umanizzata di operazione, istituire rapidamente un sistema di ispezione E-visivo, facendo uso di una macchina fotografica ad alto livello dell'interfaccia di CameraLINK per raggiungere aritmetica ad alta velocità che elabora, collegamento incorporato di comunicazione dello SpA per scambiare automaticamente i dati. L'interfaccia dell'operazione e dell'esposizione nel modo di funzionamento può essere personalizzata e semplifica per l'operazione e mantiene.

3. Touch screen: Tutti i comandi principali tramite touch screen di the7-inch, come la fissazione della posizione del coperchio che afferra, posizione del rivestimento della regolazione, la pista di colla che spruzzano (puntina come il tipo della pista e rettangolare, il tipo di ellisse) e l'altra compensazione di parametri, tutta possono essere possono essere settable o modifica dal touch screen.

4. Sorgente luminosa di visione: Adotta la sorgente luminosa industriale del LED, che è più durevole della sorgente luminosa civile, prolunga il tempo di decadimento e la sorgente luminosa non non stroboflash, che migliora l'accuratezza di fotografare.

5. Esposizione: Adotta l'esposizione industriale a 15 pollici, che è più adatta ad uso dell'officina.

III. configurazione elettrica principale
