Applicazione:

Estrazione cinese della pianta dell'erba

estrazione e concentrazione dell'erba

Questa attrezzatura è adatta ad industrie alimentari biologiche, farmaceutiche, del cosmetico e tradizionali della medicina dell'erba, dei prodotti di salute, che riscaldano la temperatura atmosferica dell'estrazione, dell'estrazione, dell'estrazione calda dinamica di riflusso, della concentrazione di vuoto e del recupero di solvente organico ecc i molti generi di mestiere. Questa attrezzatura può essere concentrazione continua dinamica di vuoto e dell'estrazione allo stesso tempo. Questa attrezzatura è molto adatta a dipartimenti di ricerca e sviluppo del laboratorio delle università, degli istituti di ricerca, delle imprese e delle istituzioni come pure a produzione e ad uso delle varietà multiple ed a piccole serie di fabbriche farmaceutiche.

Descrizione della struttura:

1. Nel diagramma della struttura, il condensatore inclina ad angolo di 5 gradi, che è sotto forma di condensazione del tubo della colonna. L'area del condensatore è abbastanza grande ed il vapore condensa in primo luogo e poi si raffredda. Mentre gli scorrimenti dell'acqua si abbassano, una determinata inclinazione può migliorare la raccolta di distillazione. Allo stesso tempo, certa altezza è riservata facilitare la raccolta di distillazione.

2. Il dispositivo in primo luogo estrae l'estratto, quindi filtra l'estratto attraverso un filtro e poi estrae la rugiada pura della pianta per mezzo di evaporazione sotto vuoto della membrana.

3. Nel distillare il tè con acqua comune, l'acqua nel vaso di distillazione non sarà ridotta troppo. Se il livello dell'acqua nel vaso è diminuito, l'acqua può essere riempita in qualunque momento osservando il livello dell'acqua con il microscopio ottico. Secondo il rapporto del 1:8 del liquido materiale, l'acqua può penetrare direttamente nello strato materiale. Il materiale nel canestro materiale senza bloccare è sospeso e non formerà un pancake.

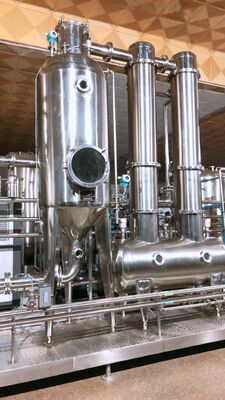

4. Questa attrezzatura adotta il metodo di evaporazione di concentrazione di vuoto di sollevamento del film, che è concentrato in un'unità indipendente. Consiste di due parti, un radiatore del tubo della colonna 35l ed il materiale è scambio termico attraverso il tubo della colonna. La soluzione dell'estrazione del tè è utilizzata nel tubo della colonna, l'acqua calda è usata fuori del tubo della colonna, la temperatura di acqua calda e la temperatura di materiale è controllata. L'altro è un evaporatore di vuoto. Il materiale del tubo di colonna è riscaldato, espansione, aumento, con una tangente della conduttura, getto nell'evaporatore di vuoto, il film è formato sulla parete interna dell'evaporatore di vuoto, sotto vuoto la circostanza, l'estrazione può essere rapidamente di evaporare.

5. Considerando che il residuo filtrato del tè sia facile da pulire, è raccomandato per avere un doppio filtro. Il filtro chiude la valvola durante l'impiego delle attrezzature per pulire il residuo interno.

6. Il carro armato dell'estrazione di questa attrezzatura adotta il metodo di rimozione aperta superiore delle scorie e della copertura, con un canestro materiale incorporato e una rete materiale del filtro dal canestro della maglia 60. Il filtro duplex esterno è maglia 80~100.

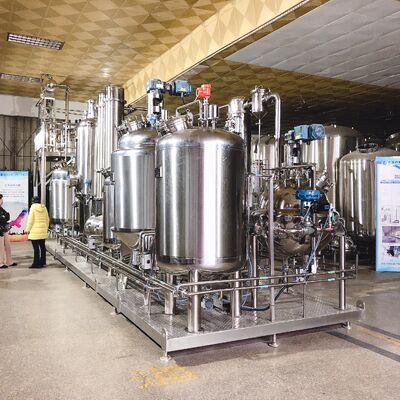

7. L'intera attrezzatura è divisa in due parti, uno è l'unità dell'estrazione e l'altra è l'unità di sollevamento di concentrazione nel film. Le due unità possono essere usate esclusivamente o in associazione.
